先進技術融合 創新發展的ABB低壓開關柜MNS2.0
發布日期：2023-11-22
掃一掃
來源：
瀏覽次數：488

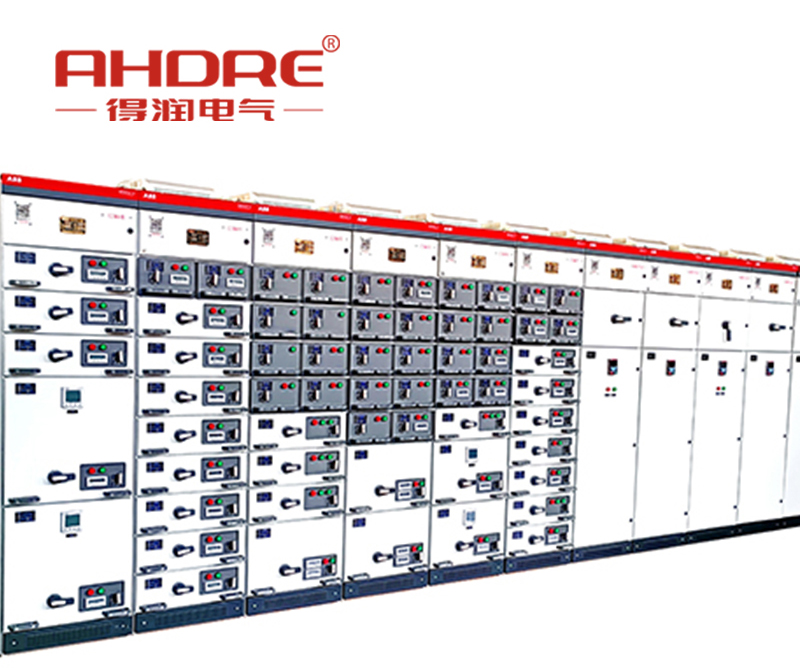

ABB低壓開關柜MNS2.0是我公司采用瑞士ABB公司MNS系列低壓開關柜技術，并在此基礎上進行全面改進的先進低壓抽出式開關設備。ABB MNS2.0適用于交流50（60）Hz、額定絕緣電壓和工作電壓為380（400）V、660V，額定電流6300A及以下的三相五線制電力供電系統。
ABB低壓開關柜MNS2.0柜體通常采用冷軋鋼板組裝，也可根據用戶需求選擇敷鋁鋅鋼板。每個柜配備一塊阻燃型高密度聚氨脂塑料功能板或經電鍍處理的隔板，安裝在主母線室與電器室之間，有效防止開關元件因故障引發的飛弧與母線之間的短路事故，提高操作安全性。
另外，ABB低壓開關柜MNS2.0上下層抽屜之間設有帶通風孔的鍍鋅金屬板隔離，8E/4、8E/2等較小抽屜四周采用阻燃型工程塑料件，具有較強的絕緣隔離作用，有效隔離相鄰回路。柜內采用多種無鹵素塑料組件及支撐帶電部分，要求具有CTI300等級的防漏電性能。獨立的PE接地系統和N中性導體穿過整個裝置，位于柜前底部右側，可就近聯接各回路的接地或接零,母線系統采用自攻螺釘連接的框架結構，具有高接地可靠性。
